风力发电机并网运行的模式及其特点（根据发电机划分）
恒速恒频的同步发电机并网运行模式并网条件：需满足风力发电机的端电压等于电网的电压；风力发电机的频率等于电网的频率；
风力发电机的相序与电网的相序相同才可并网。 运行特点： 1. 并网过程通常可以使用计算机自动检测，操作。对风力发电机的调速装置要求较高，成本较贵。
2. 并网时能使瞬态电流减至最小，从而让风力发电机组和电网受到的电流冲击也最小。
3. 当风力发电机组功率保持不变时，通过调节励磁电流,不仅能向电网发出有功功率，而且能向电网发出无功功率，有助于提高电网的供电能力。
4. 对并网时刻控制要求精确，若控制不当，则有可能产生较大的冲击电流，以致并网失败。
恒速恒频的感应发电机并网运行 并网条件：感应发电机的相序必须和电网相序相同，并网时发电机转速应尽可能接近电网同
步转速。（这样冲击电流才能快速衰减） 运行特点： 1. 并网过程比较简单，感应发电机并网时自身不产生电压，但是合闸瞬间会流过额定电流

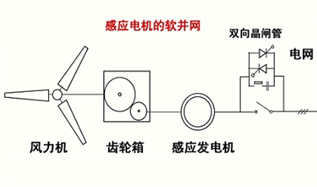

值 5~6 倍的冲击电流，一般零点几秒后才转入稳态。 2. 目前在较大型的风力发电机组中，常采用的是双向晶闸管软并网。
3. 通常需要采用电容器进行适当的无功补偿。 变速恒频的同步发电机交--直--交系统并网运行
运行特点： 1. 可以使风力发电机组在很大风速范围内按最佳效率运行,可实现最大功率输出控制。
2. 因为采用频率变换装置进行输出控制，并网时不会对系统造成电流冲击； 3. 同步发电机的工作频率与电网频率是彼此独立的，叶轮及发电机的转速可以变化，不会
发生同步发电机的失步问题; 4. 由于频率变换装置采用静态自励式逆变器，会产生高次谐波电流流向电网;
变速恒频的磁场调制发电机系统并网运行 运行特点：可以使风力发电机组在很大风速范围内按最佳效率运行,可实现最大功率输出控
制。 输出电压的频率和相位取决于励磁电流的频率和相位，而与发电机轴的转速无关。 变速恒频的双馈发电机系统的并网运行
运行特点： 1. 可以使风力发电机组在很大风速范围内按最佳效率运行,可实现最大功率输出控制。
2. 发电机定子三相绕组直接与电网相联，转子绕组经交/交循环变流器联入电网。 风力发电机接近同步转速时，由循环变流器对电压、频率和相位进行控制，并网时基本上无
电流冲击。 3. 风力发电机的转速可随风速及负荷的变化及时作出相应的调整，使风力发电机组以最佳叶尖速比运行，产生最大的电能输出。
4. 通过对励磁电流的频率、幅值和相位的调整。可保证风力发电机在变速运行的情况下发出恒定频率的电力，调节励磁时不仅调节无功功率，也可以调节有功功率。
|
|
|
|
|
|
